ดอกกัดเกลียวคาร์ไบด์ ทำเกลียวด้วย CNC · ไม่เสี่ยงต๊าปหักคางาน
ดอกกัดเกลียว (Thread Mill) ทำเกลียวในรูด้วยการเดินโปรแกรมเกลียว (helical) บนเครื่อง CNC แทนการหมุนต๊าปอัดลงไป — ความต่างที่ช่างทุกคนเข้าใจทันทีคือ ถ้าทูลส์หัก งานไม่ทิ้ง: เศษดอกกัดเกลียวเล็กและเขี่ยออกได้ ต่างจากต๊าปที่หักคารูแล้วชิ้นงานราคาหลักหมื่นมักจบที่ถังเศษเหล็ก ยิ่งชิ้นงานผ่านการกัดมาหลายชั่วโมงก่อนถึงขั้นทำเกลียว ความเสี่ยงข้อนี้ยิ่งแพง
- สต๊อกไทย ส่งไว 1–2 วัน
- ออกใบกำกับภาษีเต็มรูปแบบ
- ลับคมกลับมาใช้ใหม่ได้
ดอกกัดเกลียวกับวัสดุชิ้นงาน
| วัสดุชิ้นงาน | ความเหมาะสม | แนวทาง |
|---|---|---|
| เหล็กทั่วไป S45C — ดูหน้ากัดเหล็ก | ดีมาก | ใช้เมื่อรูตัน คุมระดับเกลียว หรือชิ้นงานแพง — รูทะลุจำนวนมากยังต๊าปคุ้มกว่า |
| สแตนเลส SUS304/316 — ดูหน้ากัดสแตนเลส | จุดแข็งตัวจริง | สแตนเลสคือวัสดุที่ต๊าปหักบ่อยที่สุด — เปลี่ยนมากัดเกลียวแล้วตัดปัญหาทิ้งทั้งก้อน |
| อลูมิเนียม — ดูหน้ากัดอลูมิเนียม | ดี | เกลียวคมสะอาด ไม่มีปัญหาเศษอุดแบบต๊าปในรูตัน |
| เหล็กชุบแข็ง HRC50+ — ดูหน้ากัดเหล็กชุบแข็ง | ทางเดียวที่ทำได้ | ทำเกลียวหลังชุบได้เลย ไม่ต้องเผื่อทำเกลียวก่อนชุบแล้วลุ้นเกลียวเสียรูป |
ไม่แน่ใจว่างานของคุณอยู่กลุ่มไหน — ถ่ายรูปชิ้นงานหรือส่งเกรดวัสดุมาทางไลน์ @qdttools ทีมช่างเทียบสเปกให้ฟรี ไม่มีค่าใช้จ่าย

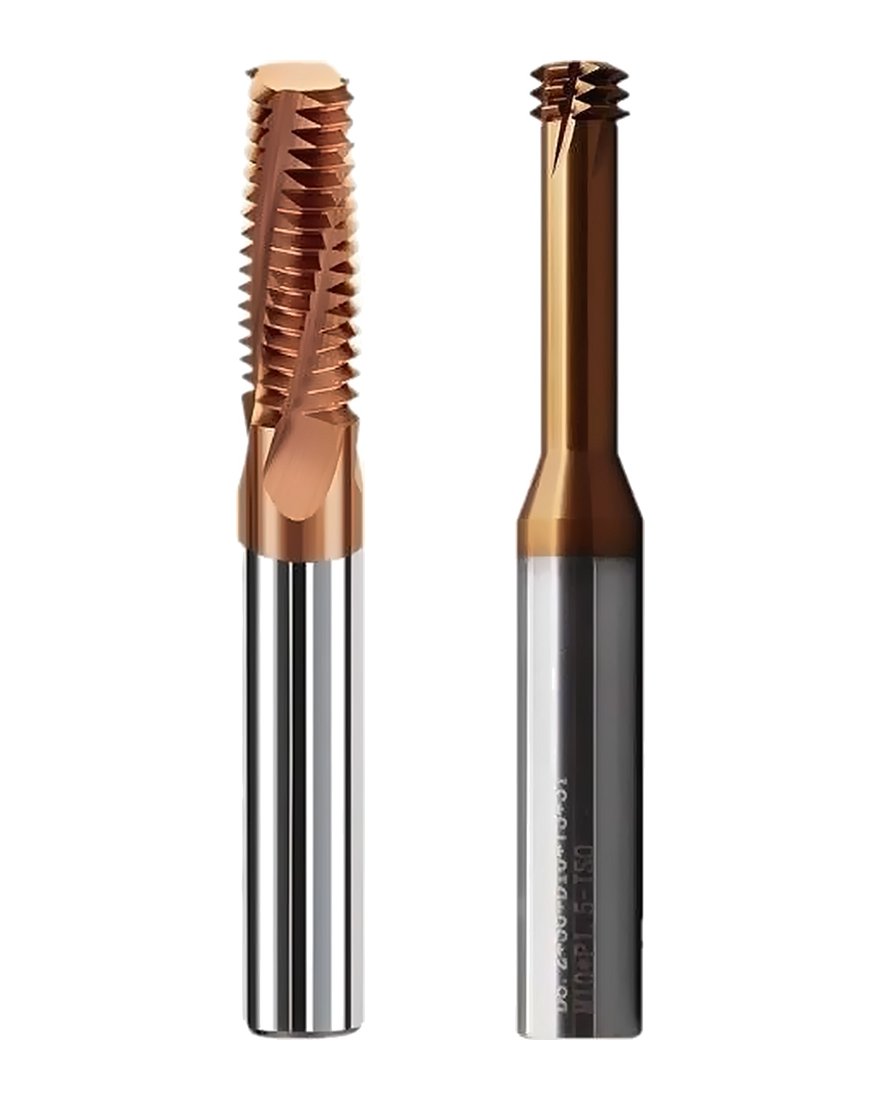

ตัวเลือกที่มีจำหน่าย
แบบหลายฟันเต็มตัว
ฟันเกลียวเต็มช่วงคม 3 ร่องคาย (รหัส 3F) เดินวนรอบเดียวได้เกลียวตลอดความยาวคม — 17 ขนาดเกลียวหยาบ M1×0.25 ถึง M24×3 ด้าม Ø4–16 มม. ดูขนาดทั้งหมดในตารางด้านล่าง
แบบ 3 ฟันมีคอ
หัวกัด 3 ฟันเกลียวอยู่ปลายคอเรียว เดินลงรูลึกได้โดยตัวดอกไม่ชนผนังรู — 7 ขนาด M3×0.5 ถึง M12×1.75
ต้องเขียน G-code ยังไง
ใช้การเดิน helical interpolation (G02/G03 + Z) ซึ่ง CAM ทุกค่ายมีรอบสำเร็จรูป — ทีมช่างช่วยดูโปรแกรมรอบแรกให้ได้ ทักไลน์มาพร้อมขนาดเกลียวและวัสดุ
ตารางขนาดดอกกัดเกลียวคาร์ไบด์ และรูเจาะก่อนกัด
| เกลียว | ด้าม | ยาวรวม | รูเจาะ |
|---|---|---|---|
| M1×0.25 | Ø4 | 50 | 0.75 |
| M1.2×0.25 | Ø4 | 50 | 0.95 |
| M1.4×0.3 | Ø4 | 50 | 1.1 |
| M1.6×0.35 | Ø4 | 50 | 1.25 |
| M2×0.4 | Ø4 | 50 | 1.6 |
| M2.5×0.45 | Ø4 | 50 | 2.05 |
| M3×0.5 | Ø4 | 50 | 2.5 |
| M4×0.7 | Ø4 | 50 | 3.3 |
| M5×0.8 | Ø4 | 50 | 4.2 |
| M6×1 | Ø6 | 50 | 5.0 |
| M8×1.25 | Ø6 | 60 | 6.8 |
| M10×1.5 | Ø8 | 60 | 8.5 |
| M12×1.75 | Ø10 | 75 | 10.2 |
| M14×2 | Ø10 | 75 | 12.0 |
| M16×2 | Ø12 | 75 | 14.0 |
| M20×2.5 | Ø16 | 92 | 17.5 |
| M24×3 | Ø16 | 92 | 21.0 |
แบบ 3 ฟันมีคอ มี 7 ขนาด: M3×0.5 · M4×0.7 · M5×0.8 · M6×1 · M8×1.25 · M10×1.5 · M12×1.75 · รูเจาะใช้ค่าเดียวกับตารางรูนำต๊าป (ประมาณขนาดเกลียว − พิตช์) — แจ้งขนาดและพิตช์เพื่อเช็กสต๊อกและราคา
เทียบชัด ๆ: กัดเกลียว หรือ ต๊าป
| ประเด็น | ดอกกัดเกลียว | ต๊าป |
|---|---|---|
| เมื่อทูลส์หัก | เศษเล็ก เขี่ยออกได้ งานรอด | หักคารู — งานทั้งชิ้นมักทิ้ง หรือต้องส่ง EDM สลาย |
| ขนาดเกลียวต่อทูลส์ 1 ตัว | หลายขนาดที่พิตช์เดียวกัน (M6 M8 M10 ฯลฯ) | 1 ขนาดต่อ 1 ตัว |
| คุมระดับเกลียว (6H/6G) | ปรับที่รัศมีโปรแกรมได้ละเอียด | ตายตัวตามตัวต๊าป |
| วัสดุแข็ง / ชุบแล้ว | ทำเกลียวในงาน HRC50+ ได้ | แทบทำไม่ได้ |
| รูตัน (blind hole) | ทำเกลียวได้เกือบสุดก้นรู | ต้องเผื่อระยะปลายต๊าปเสมอ |
| ความเร็วต่อรู (รูจำนวนมาก) | ช้ากว่าเล็กน้อย (เดินเกลียว) | เร็วสุดเมื่อรูเยอะและวัสดุอ่อน |
| เครื่องที่ต้องใช้ | CNC 3 แกนที่เดิน helical ได้ | เครื่องกด/แท่นเจาะก็ใช้ได้ |
สรุปหน้างาน: รูเยอะ วัสดุอ่อน เครื่องธรรมดา → ต๊าปคุ้มกว่า · ชิ้นงานแพง รูตัน วัสดุแข็ง หรือกลัวต๊าปหักคางาน → ดอกกัดเกลียวคือคำตอบ (เรามีดอกต๊าป NACHI ของแท้จำหน่ายด้วย เทียบทั้งสองทางกับทีมช่างได้)
เลือกอ่านตามวัสดุ หรือตามชนิดดอก
เอ็นมิลกัดเหล็ก · เอ็นมิลกัดอลูมิเนียม · เอ็นมิลกัดสแตนเลส · เอ็นมิลกัดเหล็กชุบแข็ง
ดอกบอลโนส · ดอกกัดเกลียว · ดอกกัดหยาบ HSS
ดอกเอ็นมิลคาร์ไบด์ (ภาพรวมทุกรุ่น) · เม็ดมีดกลึง · ดอกสว่าน NACHI
ขอใบเสนอราคา
รับใบเสนอราคาใน 24 ชม.
ทีมช่างเทียบสเปกจากงานจริง พร้อมใบกำกับภาษีเต็มรูปแบบสำหรับนิติบุคคล
รับของใน 1–2 วัน
ส่งด่วนจากสต๊อกในไทย ไม่ต้องรอนำเข้า
คำถามที่ถามบ่อย
ดอกกัดเกลียวต่างจากต๊าปยังไง?
ต๊าปอัดฟันเกลียวลงไปทั้งตัวในจังหวะเดียว ส่วนดอกกัดเกลียวเป็นดอกเล็กที่เดินวนเป็นเกลียวด้วยโปรแกรม CNC — ผลคือแรงตัดต่ำกว่ามาก ไม่เสี่ยงหักคารู และตัวเดียวทำเกลียวได้หลายขนาดที่พิตช์เดียวกัน
ต๊าปหักคารูบ่อย เปลี่ยนมาใช้ดอกกัดเกลียวคุ้มไหม?
ถ้างานเป็นสแตนเลส วัสดุเหนียว รูตัน หรือชิ้นงานผ่านการกัดมาแล้วหลายชั่วโมง — คุ้มตั้งแต่ชิ้นแรกที่รอด เพราะต๊าปหักหนึ่งครั้งอาจหมายถึงทิ้งชิ้นงานทั้งชิ้นหรือค่า EDM สลายต๊าปที่แพงกว่าดอกหลายเท่า
เครื่องมิลลิ่งธรรมดาใช้ดอกกัดเกลียวได้ไหม?
ต้องเป็นเครื่อง CNC ที่เดิน helical interpolation ได้ (เครื่องกัด 3 แกนทั่วไปทำได้หมด) — เครื่องกัดมือหรือแท่นเจาะใช้ไม่ได้ กรณีนั้นใช้ดอกต๊าป NACHI ที่เราจำหน่ายเช่นกัน
ดอกกัดเกลียวตัวเดียวทำเกลียวได้กี่ขนาด?
ทำได้หลายขนาดที่พิตช์เดียวกัน ถ้าหัวกัดเล็กพอเข้ารู เช่น ดอก M10×1.5 ใช้ทำเกลียว M12×1.5 หรือใหญ่กว่าได้ ด้วยการปรับรัศมีในโปรแกรม — ลดจำนวนทูลส์ในแม็กกาซีนและสต๊อกทูลส์ของโรงงานลงได้
ทำเกลียวในเหล็กชุบแข็งได้ไหม?
ได้ — เป็นข้อได้เปรียบใหญ่ที่สุดข้อหนึ่งของการกัดเกลียวด้วยคาร์ไบด์ ทำเกลียวหลังชุบ HRC50+ ได้เลย เกลียวไม่เสียรูปจากการชุบ ต๊าปทำแบบนี้ไม่ได้
ดอกกัดเกลียวคาร์ไบด์มีขนาดไหนบ้าง?
ในแคตตาล็อก QDTTOOLS 2027 มีแบบหลายฟันเต็มตัว 17 ขนาดเกลียวหยาบ ตั้งแต่ M1×0.25 ถึง M24×3 (ด้าม Ø4–16 มม.) และแบบ 3 ฟันมีคอ 7 ขนาด M3×0.5 ถึง M12×1.75 — แจ้งขนาดและพิตช์เพื่อเช็กสต๊อกและราคา
ต้องเจาะรูก่อนกัดเกลียวขนาดเท่าไหร่?
ใช้ขนาดเดียวกับรูนำต๊าป คือขนาดเกลียวลบพิตช์ เช่น M8×1.25 เจาะ 6.8 มม. · M10×1.5 เจาะ 8.5 มม. · M12×1.75 เจาะ 10.2 มม. งานกัดเกลียวปรับขนาดเกลียวที่รัศมีโปรแกรมได้ละเอียดอยู่แล้ว ส่วนรูเจาะต้องลึกพอให้ดอกเดินถึงความยาวเกลียวที่ต้องการ
