เม็ดมีดกลึงเกลียว (เม็ดมีดสตั๊ดเกลียว) 16ER · 16IR · 11IR · 22ER
เม็ดมีดทำเกลียว หรือที่หน้างานเรียกกันว่า เม็ดมีดสตั๊ดเกลียว ใช้กลึงเกลียวบนเครื่องกลึง — ทั้งเกลียวนอกบนเพลา/สตั๊ด และเกลียวในรู รหัสบนกล่องอย่าง 16ER 1.5ISO บอกทุกอย่างที่ต้องรู้ในการเลือก หน้านี้อธิบายวิธีอ่านรหัส เลือกด้ามให้ตรง และสั่งผ่านแบรนด์ที่ QDTTOOLS จำหน่าย (MITSUBISHI · KORLOY · ZCC · DESKAR · LAMINA)
- แจ้งรหัสเดิม เทียบรุ่นเท่ากันให้
- จับคู่ด้ามมีด SER / SIR ให้ครบชุด
- ออกใบกำกับภาษีเต็มรูปแบบ
แกะรหัสเม็ดทำเกลียว 16ER 1.5ISO
| ส่วนของรหัส | หมายถึง | รายละเอียด |
|---|---|---|
| 16 | ขนาดเม็ด | 11 · 16 · 22 — เม็ดใหญ่รับพิตช์ได้ใหญ่ขึ้น 16 คือขนาดที่ใช้มากที่สุด |
| E / I | เกลียวนอก / เกลียวใน | E = External กลึงเกลียวนอก (สตั๊ด เพลา) · I = Internal กลึงเกลียวในรู |
| R / L | ทิศทางด้ามมีด | R = ด้ามขวา · L = ด้ามซ้าย ต้องตรงกับด้ามที่ใช้ |
| 1.5 | พิตช์ | ระยะพิตช์เป็นมม. (เกลียวเมตริก) หรือจำนวนเกลียวต่อนิ้ว (เกลียวนิ้ว) |
| ISO | มาตรฐานเกลียว | ISO = เมตริก 60° · UN = เกลียวนิ้ว 60° · W = วิทเวิร์ธ 55° · NPT = เกลียวท่อเตเปอร์ |
แต่ละแบรนด์เรียงรหัสต่างกันเล็กน้อย (เช่น 16ER 1.5ISO หรือ 16ER1.5ISO) — ส่งรูปกล่องหรือรหัสเดิมมา ทีมเทียบให้ได้
Full profile หรือ Partial profile
| ประเด็น | Full profile (เช่น 1.5ISO) | Partial profile (เช่น AG60) |
|---|---|---|
| พิตช์ต่อ 1 เม็ด | 1 พิตช์ | หลายพิตช์ในช่วงของเม็ด |
| ยอดเกลียว | เม็ดทำให้ครบ ได้ขนาดแน่นอน | ต้องกลึงผิวให้ได้ขนาดก่อน |
| เหมาะกับ | งานผลิตซ้ำ เกลียวขนาดเดิม | งานซ่อม/งานหลากหลาย ลดจำนวนเม็ดในสต๊อก |
เม็ด 16ER + ด้าม SER
กลึงเกลียวบนเพลา สตั๊ด น็อต — ขนาด 16 ครอบคลุมงานส่วนใหญ่ งานพิตช์ใหญ่ขยับไปขนาด 22
เม็ด 16IR / 11IR + บาร์ SIR
กลึงเกลียวในรู — รูเล็กใช้เม็ด 11 กับบาร์เล็ก เลือกบาร์ให้เข้ารูขั้นต่ำของงานได้และยื่นไม่เกินจำเป็น
เลือกตามวัสดุ ISO P · M · K
เหล็กใช้เกรดกลุ่ม P สแตนเลสใช้กลุ่ม M — หลักเดียวกับเม็ดมีดกลึงทั่วไป

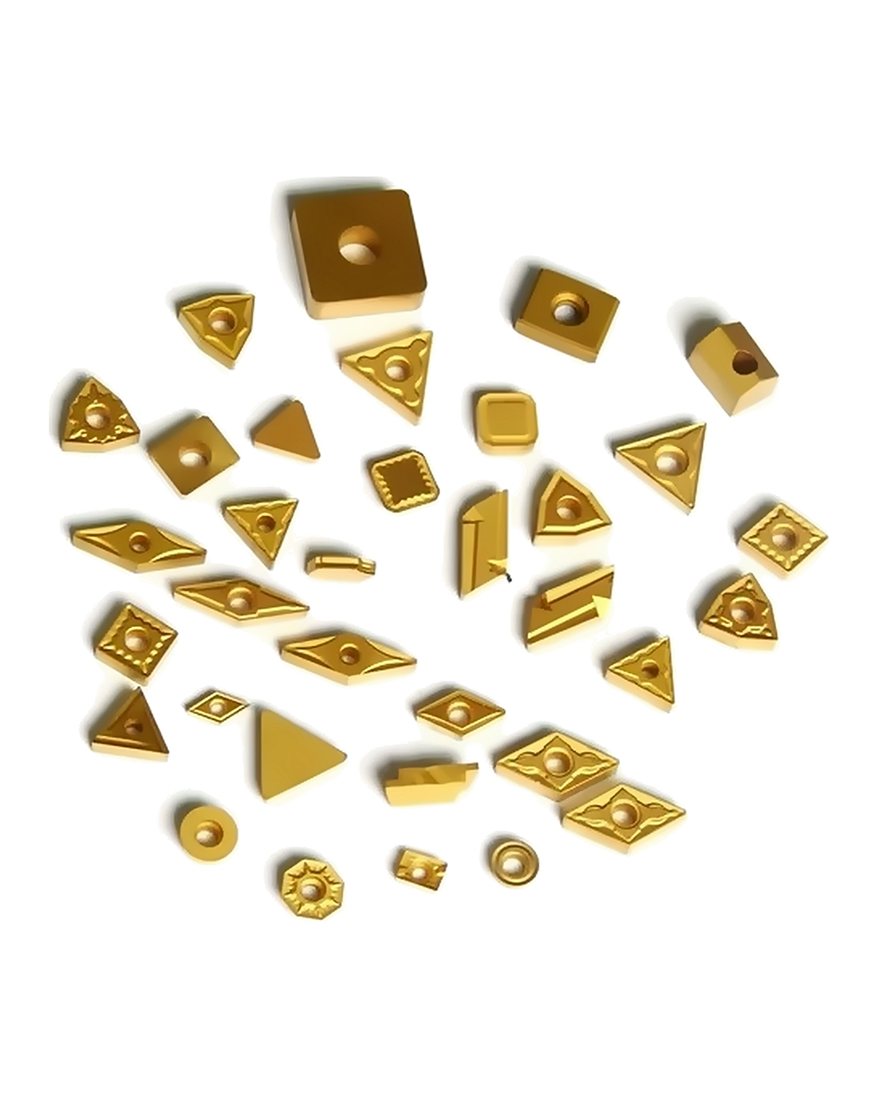

เม็ดมีดกลึงและงานเกลียวอื่น ๆ
ส่งรหัส เช็กรุ่นและราคา
ส่งรหัสหรือขนาดเกลียว
ทักไลน์ @qdttools หรือโทร 098-907-9855 แจ้งรหัสเม็ดเดิม หรือขนาดเกลียว × พิตช์ เกลียวนอก/ใน และวัสดุ
รับใบเสนอราคาใน 24 ชม.
ทีมเช็กรุ่นจากแบรนด์ที่จำหน่าย พร้อมรุ่นเทียบเท่าและด้ามมีดที่ต้องใช้
จัดส่งทั่วประเทศ
แจ้งกำหนดส่งตามสต๊อกจริงในใบเสนอราคา
คำถามที่ถามบ่อย
เม็ดมีดทำเกลียว 16ER 1.5ISO หมายถึงอะไร?
16 คือขนาดเม็ด (ขนาดที่นิยมที่สุด) · E คือกลึงเกลียวนอก · R คือใช้กับด้ามขวา · 1.5 คือพิตช์ 1.5 มม. · ISO คือเกลียวเมตริก 60° รวมกันคือเม็ดสำหรับกลึงเกลียวนอก M…×1.5 เช่น M10×1.5 หรือ M20×1.5
เม็ดแบบ Full profile กับ Partial profile ต่างกันยังไง?
Full profile ทำเกลียวครบทั้งร่องและยอดเกลียวในเม็ดเดียว ได้เกลียวที่ได้ขนาดและสวย แต่ 1 เม็ดใช้ได้ 1 พิตช์ ส่วน Partial profile (เช่นรหัส A60 · AG60 · G60) ตัดเฉพาะร่อง ใช้ได้หลายพิตช์ในเม็ดเดียว เหมาะงานหลากหลายขนาดแต่ยอดเกลียวต้องทำจากการกลึงผิวก่อน
ต้องใช้ด้ามมีดแบบไหนกับเม็ดทำเกลียว?
เกลียวนอกใช้ด้ามตระกูล SER/SEL ส่วนเกลียวในใช้ด้ามบาร์ SIR/SIL — ขนาดเม็ด (11 · 16 · 22) ต้องตรงกับด้าม และเกลียวในต้องเลือกบาร์ที่เข้ารูขั้นต่ำของงานได้ ส่งขนาดเกลียวและรูมาให้ทีมช่วยจับคู่ได้
กลึงเกลียวสแตนเลสแล้วเยิน/สั่น แก้ยังไง?
เลือกเกรดเม็ดสำหรับสแตนเลส (กลุ่ม ISO M) ใช้การป้อนแบบเอียงข้าง (flank infeed) แทนการกดตรง ลดความลึกต่อรอบให้พอดี และอย่าให้รอบสุดท้ายบางเกินไปจนเม็ดครูดผิว — ส่งรูปงานและค่าที่ใช้อยู่มาให้ทีมช่วยดูได้
QDTTOOLS มีเม็ดทำเกลียวยี่ห้ออะไร?
จัดหาจากแบรนด์เม็ดมีดที่ QDTTOOLS จำหน่าย ได้แก่ MITSUBISHI · KORLOY · ZCC · DESKAR · LAMINA — แจ้งรหัสเม็ดที่ใช้อยู่หรือขนาดเกลียวที่ต้องการ ทีมจะเช็กรุ่น สต๊อก และราคาให้ พร้อมเสนอรุ่นเทียบเท่า
